废盐(氯化钠)处理盘式干燥机
产品关键词:
产品摘要:氯化钠(NaCl),外观是白色晶体状,其来源主要是在海水中,是食盐的主要成分。易溶于水、甘油,微溶于乙醇、液氨;不溶于浓盐酸。在空气中微有潮解性。稳定性比较好,工业上用于制造纯碱和烧碱及其他化工产品,矿石冶炼,生活上可用于调味品。

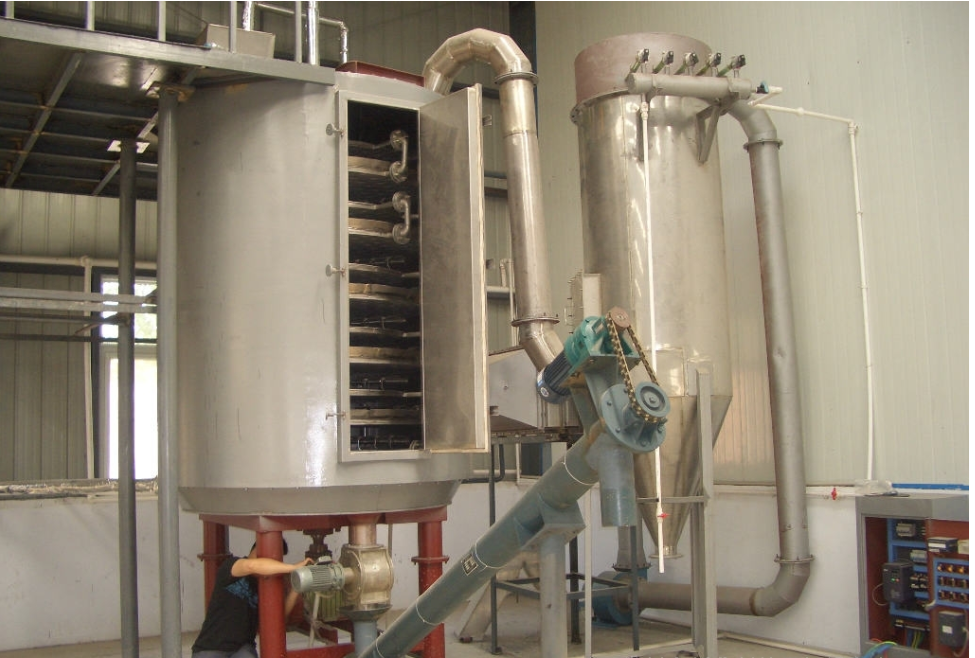

废盐(氯化钠)处理盘式干燥机

物料概述:

氯化钠(NaCl),外观是白色晶体状,其来源主要是在海水中,是食盐的主要成分。易溶于水、甘油,微溶于乙醇、液氨;不溶于浓盐酸。在空气中微有潮解性。稳定性比较好,工业上用于制造纯碱和烧碱及其他化工产品,矿石冶炼,生活上可用于调味品。
设备概述:
盘式连续干燥器是一种高效的传导型连续干燥设备。其独特的结构和工作原理决定了它具有热功当量效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点,广泛适用于化工、医药、农药、食品、饲料、农副产品加工等行业的干燥作业。在各行业使用实践中深受好评。现生产制造常压、密闭、真空三大类型。1200、1500、2200、2500、3000五个规格,S(碳钢)、B(接触物料部分均匀不锈钢)、C(在B的基础上,增加蒸汽管路,主轴及支架为不锈钢,筒体和顶盖内衬不锈钢)。三种材质、干燥面积4-180M2,共几百种型号的系列产品,并能提供与之相配套的种子选手辅助设备,可满足用户对各种物料进行干燥的需要。

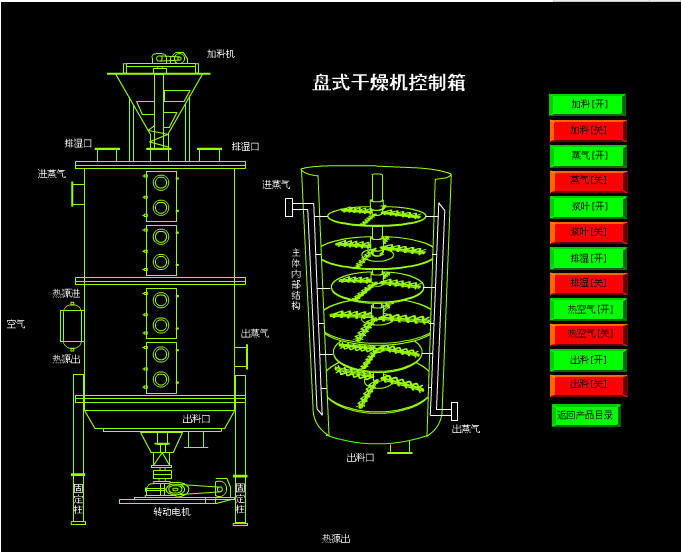

设备工作原理:

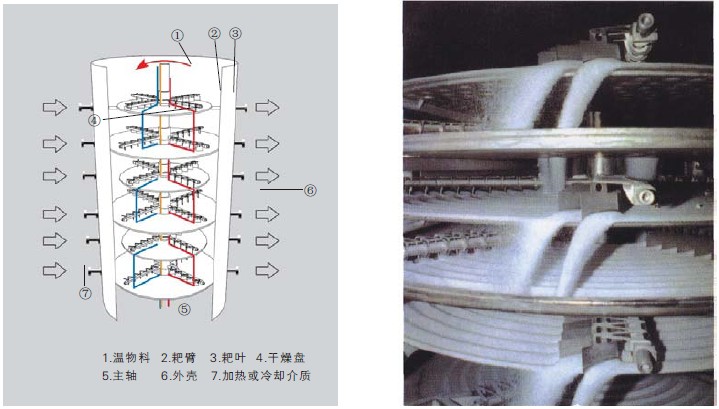

湿物料自加料器连续地加到干燥器上部第一层干燥盘上,带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线渡过干燥盘表面,在小干燥盘上的物料被移送到外缘,并在外缘落到下方的大干燥盘外缘,在大干燥塔上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列,物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质,加热介质形式有饱和蒸汽、热水和导热油,加热介质由干燥盘的一端进入,从另一端导出。已干物料从底层干燥盘落到壳体的底层,然后被耙叶移送到出料口排出。湿份从物料中逸出。由设在顶盖上的排湿口排出,真空型盘式干燥器的湿气由设在顶盖上的真空泵抽出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混木结构、引风机等辅机,可提高其干燥的生产能力,干燥膏糊状和热敏性物料,可方便地回收溶剂,并能进行热解和反应操作。

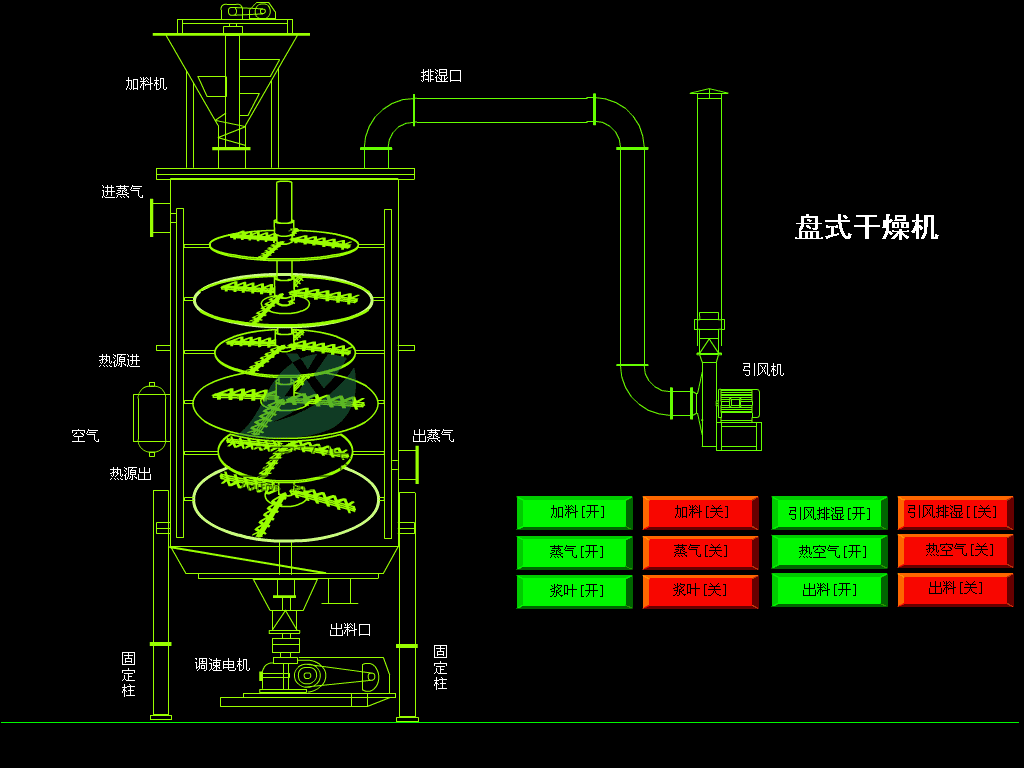

fdd807bac4b1a032abd5b7e42b39e7a6.gif设备特性:
1、调控容易、适用性强。通过调整料层厚度、主轴转速、耙臂数量、耙叶型荛尺寸可使干燥过程达到很好。每层干燥盘皆可单独通入热介质或冷介质,对物料进行加热或冷却,物料温度控制准确、容易。物料的停留时间可以精确调整。物料流向单一、无返混现象,干燥均匀,质量稳定,不需要混合。
2、操作简单、容易。 干燥器的开车、停车操作非常简单。停止进料后,传送物料垢耙叶能很快地排空干燥器内的物料。通过特殊性的大规格检视门的视镜,可以对设备内进行很仔细的清洗和观察。
3、能耗低。料层很薄,主轴转速低,物料供关这系统需要的功率小,电耗少。以传导热进行干燥,热效率高,能量消耗低。连续运行,热效率高。盘式连续干燥机以传导传热方式进行干燥,干燥过程中干燥器内只通入极少量(或不通入)空气,其尾气携带量很少,故其热效率可达65%以上。
3、操作环境好,可回收溶剂,粉尘排放符合要求。常压型:由于设备内气流速度低,而且设备内湿度颁布上高下低,粉尘很难浮到设备顶部,所以顶部排温口排出的尾气的尾气中几乎不含有粉尘。密闭型:配备含溶剂回收装置,可方便地回收载湿气体中的有机溶剂。溶剂回收装置简单,回收率谢,对于易燃、易爆、有毒和易氧化的物料,可用氮气作为载湿气体进行闭路循环,使之安全操作。特别适用于易燃、易爆、有毒物料的干燥。
4、安装方便、占地面积小。干燥器整体出厂,整体运输,只需吊装就位,安装定位非常容易。由于干燥盘层立式布置,立式安装,既使干燥面积很大,占地面积也很小。
适应物料:
1、 有机化工产品
聚氯乙烯树脂、聚四氟乙烯树脂、反丁烯二酸、蒽醌、硝基蒽醌、对氨基苯酚 、三聚氰胺、氰尿酸、对氨基苯磺酸、抗氧剂168、色酚As、硬脂酸盐、苯胺、硝基苯胺、双季戊四醇、氯化石蜡、甲酸钙、三乙烯二胺、EDTA、橡胶促进剂、苯亚 磺酸钠、间苯二甲酸、二甲酯五磺酸钠、硫脲、油溶性苯胺黑染料、酸性黑染料、靛蓝等有机化工原料和中间体。
2、无机化工产品
轻质 碳酸钙、活性碳酸钙、纳米级超细碳酸钙、碳酸镁、硫精矿、硫铁矿、铜镍矿、氢氧化铝、白灰黑、碳酸锶、碳酸钡、碳酸钾、立德粉、保险粉、硅微粉、硫酸钡、硫酸钾、微球 催化剂、氢氧化镁、硫酸铜、硫酸镍、镍酸胺、钼酸钠、氯化钠、冰晶石、氧化铁红、草酸镍、草酸钴、氧化铁黑、氢氧化锂、氢氧化镍、氢氧化锆、磷酸钙、硫磺等。
3、 医药、食品
氨苄青毒素、邓盐、左旋苯甘氨酸及中间体、头孢氨噻、头孢三嗪、安乃近、西咪替丁、维生素B12、维生素C、药 用盐、药用氢氧化铝、药用偏硅酸镁、咖啡因、茶、花提取物、银杏叶、巧克力粉、淀粉、玉米胚芽等原料及医药中间体。
4、 饲料、 肥料
碳酸钾、生物钾肥、蛋白饲料、饲料用金霉素、菌丝体、麸皮、酒糟、粮食、种子、除草剂、纤维素、饲料磷酸氢钙等。


1.连续运行,热效率高。盘式连续干燥机以传导传热方式进行干燥,干燥过程中干燥器内只通入极少量(或不通入)空气,其尾气携带量很少,故其热效率可达65%以上。

2.动力消耗低、噪音小。由于干燥过程中料层很薄,主轴转速低,物料传送系统所需的功率小,电耗很少,其全套干燥装置动力消耗仅是对流方式传热装置动力消耗的1/5~1/7,且噪音很小。

3.物料受热均匀,干燥时间短。由于干燥过程中物料在干燥盘中沿阿基米德螺线运动轨迹翻滚前进,物料所走路程为干燥盘半径的5倍,且逐层下落,因此物料接触加热盘面时间基本相同,受热很均匀。

4.物料损失小、环境保护好。

5.干燥能力大。

6.设备密闭连续操作,工人劳动强度低。

7.干燥介质可利用废热锅炉所产生蒸汽,从而节省了大量的燃煤。

8.产品质量稳定。

技术参数表:

规格 外径(mm) 高度(mm) 干燥面积(㎡) 功率(KW)
1200/4 1850 2608 3.3 1.1 2200/18 2900 5782 55.4 5.5
1200/6 3028 4.9 2200/20 6202 61.6
1200/8 3448 6.6 1.5 2200/22 6622 67.7 7.5
1200/10 3868 8.2 2200/24 7042 73.9
1200/12 4288 9.9 2200/26 7462 80.0
1500/6 2100 3022 8.0 2.2 3000/8 3800 4050 48 11
1500/8 3442 10.7 3000/10 4650 60
1500/10 3862 13.4 3000/12 5250 72
1500/12 4282 16.1 3.0 3000/14 5850 84
1500/14 4702 18.8 3000/16 6450 96
1500/16 5122 21.5 3000/18 7050 108 13
2200/6 2900 3262 18.5  3.0 3000/20 7650 120
2200/8 3682 24.6 3000/22 8250 132
2200/10 4102 30.8 3000/24 8850 144
2200/12 4522 36.9 4.0 3000/26 9450 156 15
2200/14 4942 43.1 3000/28 10050 168
2200/16 5362 49.3 5.5 3000/30 10650 180
