三元材料前驱体盘式干燥机
产品关键词:盘式干燥机,三元材料盘式干燥机,真空盘式干燥机,盘式连续干燥机,
产品摘要:杭州钱江干燥设备有限公司生产盘式干燥机,真空盘式干燥机,盘式连续干燥机,三元材料盘式干燥机,三元材料前驱体盘式干燥机,碳酸锂盘式干燥机,氢氧化锂盘式干燥机,废盐盘式干燥...

       随着全球新能源,新材料的快速发展,用涂宽泛的蓄电池领域的新型电池材料也已经成为一新兴领域,近年来将迅猛发展,其生产过程极需要革命性的辅助装备来完成,针对电池(电磁)材料(三元材料等)的相关特性,我们开发的电池材料专用干燥设备也应运而出了。

三元材料前驱体盘式干燥机

1、处理对象:三元材料前驱体

2、初始水分:约12%(湿基)

3、*终水分:≤1%(干基)

4、设计干品产量:1000Kg/20h

5、受热温度:≤140℃

6、加热方式:蒸汽加热,蒸汽压力≤0.5Mpa

7、材质:和物料接触部分采用304不锈钢;耙叶推动面,选用氧化铝陶瓷;

8、干燥层数:共8层,上部6层为蒸汽加热干燥,剩余2层为降温,且降温层和蒸汽干燥层可以相互切换。物料经过2层冷却后,出料温度≤40℃

9、干燥面积:保证干燥效果

10、主轴转速:1~9转/分

11、电源:380V 50Hz

12、环境:20℃ 760mmHg   φ=80%

13、设备参数:大盘:4只 大盘外径φ1200mm     内孔φ400mm

小盘:4只  小盘外径φ1000mm    内孔φ200mm

干燥面积:6.6㎡

出料口:距离基面800mm

设备高度(含加料机):4100mm

设备总高度(不含加料机):3900mm

加料螺旋:管径120mm  材质sus304  长度600mm

脉冲布袋除尘器高度:4100mm

主电机:2.2Kw  变频调节

耙杆转速: 0~5rpm 变频控制

出料管风机:TGFY2.8L   0.75kw   SUS304   1台

14、主要设备清单:



序号

部件 名称

型 号 规 格

数量

材   质

备注

1

主机壳体

φ1700mm

1套

δ6 mm A3;内贴δ2 mm  SUS304;外封δ1.5mm SUS304

 保证不锈钢不会脱落

2

主机顶盖

φ1700mm

1套

δ6mm A3  ;内贴δ2 mm  SUS304;外封δ1.5mm SUS304

保证不锈钢不会脱落

3

法兰

φ2032×20

4套

A3外贴δ3mm SUS304


4

加强筋

8#槽钢

1套

A3

<p style="text-align:

项目描述:
  三元材料前驱体选择盘式干燥机是一种高效的传导型连续干燥设备。其独特的结构和工作原理决定了它具有热功当量效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点,广泛适用于化工、医药、农药、食品、饲料、农副产品加工等行业的干燥作业。在各行业使用实践中深受好评。现生产制造常压、密闭、真空三大类型。1200、1500、2200、3000四各规格,S(碳钢)、B(接触物料部分均匀不锈钢)、C(在B的基础上,增加蒸汽管路,主轴及支架为不锈钢,筒体和顶盖内衬不锈钢)。三种材质、干燥面积4-180平米,共几百种型号的系列产品,并能提供与之相配套的种子选手辅助设备,可满足用户对各种物料进行干燥的需要。



工程原理:

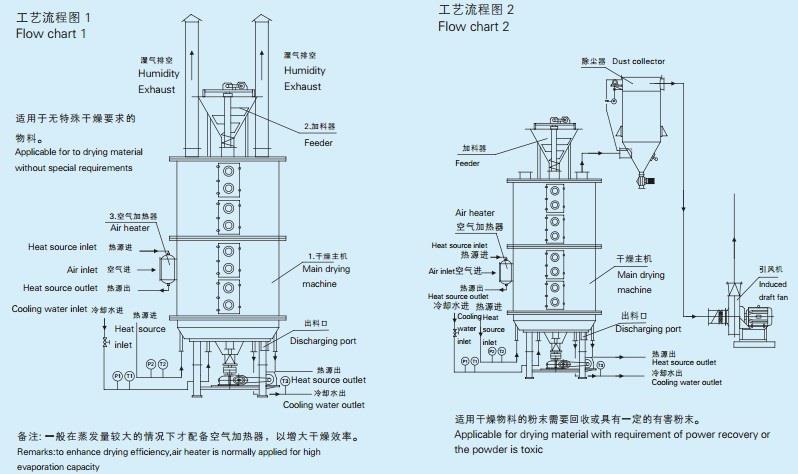

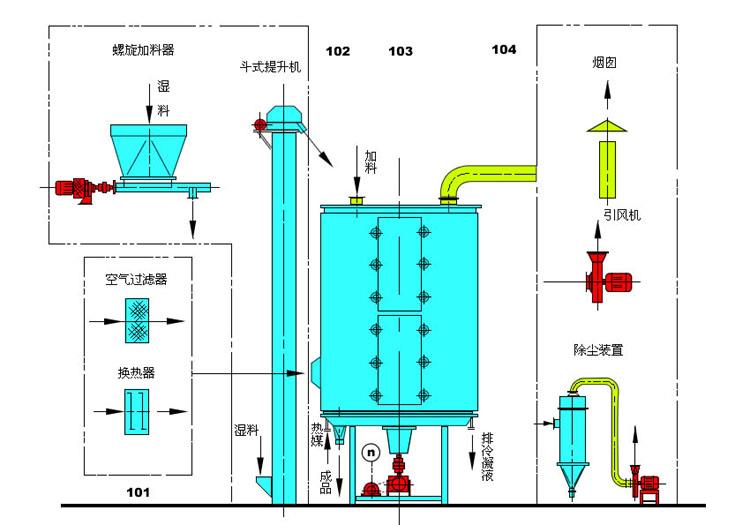

  PLG系列盘式连续干燥机盘式干燥机的第一层盘上,带有耙叶的耙臂做回转运动,使耙叶连续地翻转物料,物料沿着指数螺旋线流过干燥盘表面,在小干燥盘上的物料移到外缘,并在外缘落到下方的大干燥盘外缘,在大干燥盘上的物料向里移动并从中间落料落入下一层小干燥盘中,大小干燥盘上下交替排列,物料得以连续地流过整个干燥机,中空的干燥盘内通入加热介质,加热介质从一端进入另一端导出,已干燥物料从^后一层干燥盘落到壳体底层,^后被耙叶移动到料口排出。蒸发出来的水蒸汽由设置在顶部的排湿口排出,夹带的粉尘由脉冲除尘器回收,尾气由排湿风机排出室外。底部排出的干物料可直接包装。
